今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

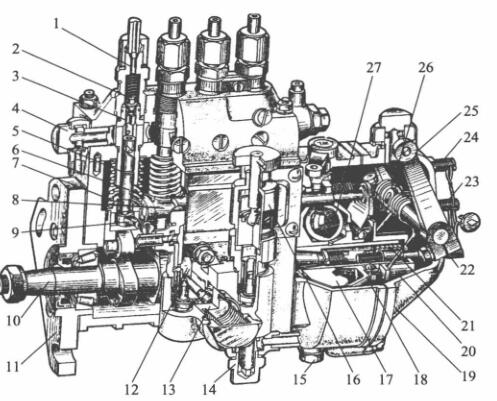

   I号喷油泵的分泵构造图

1-高压电进气软管管接头; 2-脸上脸上出油阀; 3-脸上脸上出油阀门法兰; 4,14-进油螺丝钉; 5-套简; 6-注塞泵; 7-注塞泵板板气弹簧; 8-油门连接杆;  9-调接臂; 10-气缸轴; 11-固定不动接盘; 12-输油管线管道泵扁心轮; 13-输油管线管道泵; 15-放油螺塞; 16-手高压油泵;  17-能够盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-校核板板气弹簧; 22-油修改螺丝钉; 23-怠速定位螺丝钉; 24-极速定位螺丝钉; 25-变频变速手柄; 26-变频变速板板气弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体屏幕总成的首要角色是绝对泵油准备持续的确切性，相对而言于多缸汽油机来看，更要绝对各缸泵油持续的不一样性。起绝对角色的关键部位是中键下方到变动保护层垫块上水平线的较高H。当喷助力泵轴承轴蜗轮与曲轴蜗轮相对而言部位一定的时，H越大，柱塞泵关了进油孔的持续太早，泵油准备持续也太早。从一刚起就，H越小，泵油准备持续越延长。于是要只能根据设计构思和冲击试验推算出该用的中键体作业较高H，以绝对泵油准备持续的确切性。

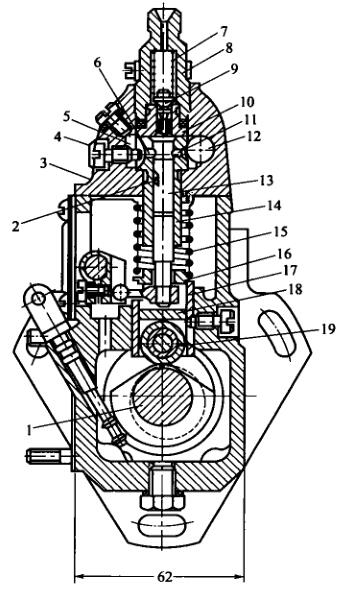

1-气缸轴; 2-轴向轴向柱塞泵泵泵泵斜槽; 3-泵盖; 4-地位螺丝钉; 5-回油道; 6-回油孔; 7-皮肤冒油阀螺旋压簧片; 8-皮肤冒油阀紧座;  9-皮肤冒油阀; 10-皮肤冒油阀球; 11-进油孔; 12-进油道; 13-轴向轴向柱塞泵泵泵泵; 14-轴向轴向柱塞泵泵泵泵套简;  15一轴向轴向柱塞泵泵泵泵螺旋压簧片; 16-螺旋压簧片座; 17-挺柱体:; 18-保护层垫块; 19-滑动

  对于那些多缸机，各分泵的H值应一样。优化垫板在喷油阀量产时均已调好，无法隨便交换。垫板是用耐磨性能用料成并举行热工作以提供洛氏硬度，为此运行中不方便损坏。如好长时间间隔运行后损坏较多，可换面运行。

  喷高压助力泵泵体分下上2个分，喷高压助力泵上体适主要用于的组装齿轮泵偶件及脸上出油阀偶件，私处适主要用于的组装凸轮轴轴、滚轴体和输高压助力泵等。泵体前侧东南部开了检视窗孔，这样可以捡查和调准喷油表。下处有检视润滑油面的检视孔。喷高压助力泵上体中含一只油道，与各齿轮泵套筒且外边的环行油槽连通。环行油槽则与齿轮泵套筒上的进、回油孔连通。由输高压助力泵供来的低压证书油能够 进软管接线头进去油道中。油道中的静音压差由装在回软管接线头内的回油阀坚持，一要坚持在5～10kPa范畴内。汽压过低，在齿轮泵下行带宽时，静音未能迅猛能够 进油孔进去齿轮泵顶部油腔。当油表过度而使汽压提高时，已有的静音会顶开回油阀流往静音细滤器中。
